Χάραξη λέιζερ σε ULTEM 2100 – Διόπτρα THEON

Χάραξη λέιζερ σε ULTEM 2100 – Διόπτρα THEON

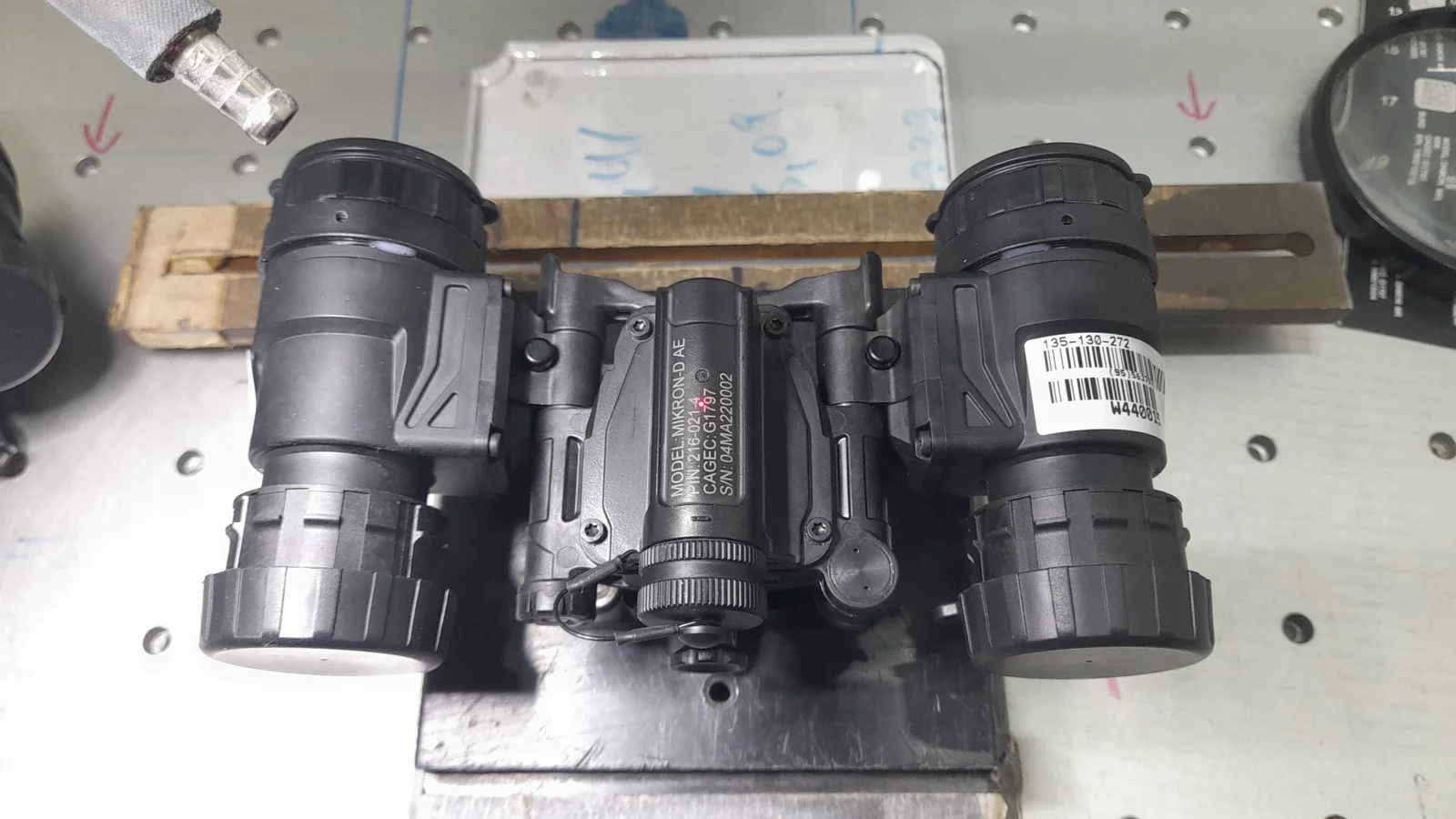

Η συγκεκριμένη εφαρμογή αφορά πλήρη χάραξη MOPA laser σε σώμα διόπτρας νυχτερινής όρασης της THEON SENSORS, κατασκευασμένο από ULTEM 2100. Επάνω στο σώμα χαράχθηκε το σύνολο των προβλεπόμενων στοιχείων αναγνώρισης και όχι μόνο ο σειριακός αριθμός.

Η σήμανση περιλάμβανε όλα τα σταθερά στοιχεία και τις επιγραφές του εξαρτήματος, ενώ σε κάθε τεμάχιο χαράχθηκε διαφορετικός σειριακός αριθμός (S/N). Το τελικό αποτέλεσμα διατηρεί καθαρούς και ευανάγνωστους τους χαρακτήρες επάνω στη σκούρα επιφάνεια του υλικού.

Πλήρης χάραξη στοιχείων αναγνώρισης και μοναδικού S/N

Η συγκεκριμένη εργασία συνδυάζει σταθερά και μεταβαλλόμενα στοιχεία σήμανσης. Τα σταθερά στοιχεία αναγνώρισης παραμένουν ίδια σε όλες τις διόπτρες, ενώ ο σειριακός αριθμός αλλάζει και αντιστοιχεί αποκλειστικά στο συγκεκριμένο τεμάχιο.

Η σωστή διαχείριση των διαφορετικών S/N είναι εξίσου σημαντική με την ποιότητα της χάραξης. Κάθε σειριακός αριθμός πρέπει να αποτυπώνεται στη σωστή θέση, χωρίς αποκλίσεις στη διάταξη, στο μέγεθος ή στην αναγνωσιμότητα των χαρακτήρων.

Στη συγκεκριμένη εφαρμογή ολόκληρη η σήμανση χαράχθηκε απευθείας επάνω στο σώμα της διόπτρας, χωρίς μελάνι, αυτοκόλλητη ετικέτα ή πρόσθετη μεταλλική πλακέτα. Παράλληλα, διατηρήθηκε ομοιόμορφη εμφάνιση μεταξύ των τεμαχίων, παρότι το S/N ήταν διαφορετικό σε κάθε διόπτρα.

Χάραξη MOPA laser σε ULTEM 2100

Το ULTEM 2100 είναι τεχνικό πολυμερές που χρησιμοποιείται σε απαιτητικές βιομηχανικές, ηλεκτρομηχανολογικές και οπτικές εφαρμογές. Η συμπεριφορά του κατά τη χάραξη διαφέρει από εκείνη των μεταλλικών επιφανειών και απαιτεί κατάλληλη ρύθμιση των παραμέτρων του laser.

Η ισχύς, η ταχύτητα, η συχνότητα και τα χαρακτηριστικά του παλμού πρέπει να ρυθμίζονται σύμφωνα με το πραγματικό υλικό και το επιθυμητό αποτέλεσμα. Στόχος είναι η δημιουργία καθαρής και ευανάγνωστης αντίθεσης, χωρίς ανεπιθύμητη παραμόρφωση ή αλλοίωση της επιφάνειας.

Η τελική ρύθμιση εξαρτάται επίσης από το χρώμα και το φινίρισμα του υλικού, τη γεωμετρία του εξαρτήματος, το μέγεθος των χαρακτήρων και τη διάταξη της σήμανσης. Για τον λόγο αυτό κάθε εφαρμογή αντιμετωπίζεται σύμφωνα με το πραγματικό τεμάχιο και τις απαιτήσεις του συγκεκριμένου έργου.

Αντίστοιχες εφαρμογές μπορούν να πραγματοποιηθούν σε:

• σώματα και εξαρτήματα από τεχνικά πολυμερή
• οπτικό και ηλεκτρονικό εξοπλισμό
• σταθερά και μεταβαλλόμενα στοιχεία αναγνώρισης
• σειριακούς αριθμούς και κωδικούς παρτίδας
• στοιχεία ιχνηλασιμότητας βιομηχανικών προϊόντων
• εξαρτήματα ειδικής ή σειριακής παραγωγής

Στοιχεία έργου

Υλικό: ULTEM 2100
Εφαρμογή: Σώμα διόπτρας νυχτερινής όρασης
Πελάτης: THEON SENSORS S.A.
Τεχνολογία: MOPA laser
Σήμανση: Πλήρης χάραξη όλων των στοιχείων αναγνώρισης, με μοναδικό S/N ανά τεμάχιο
Τελικό αποτέλεσμα: Καθαρή και ευανάγνωστη σήμανση σε επιφάνεια τεχνικού πολυμερούς
