Χάραξη λέιζερ σε ανοδιωμένο αλουμίνιο – Εμβλήματα TURBOX

Χάραξη laser σε εμβλήματα laptop TURBOX

Η συγκεκριμένη εφαρμογή αφορά την παραγωγή στρογγυλών μεταλλικών εμβλημάτων για φορητούς υπολογιστές TURBOX της Πλαίσιο Computers. Τα εμβλήματα κατασκευάστηκαν από μαύρο ανοδιωμένο αλουμίνιο και έφεραν το χαρακτηριστικό λογότυπο TURBOX με την κόκκινη τελεία.

Η LASERMARK ανέλαβε τη χάραξη του λογοτύπου με Nd:YAG laser και την ειδική χρωματική ολοκλήρωση της κόκκινης λεπτομέρειας. Το έργο δεν αφορούσε μία μεμονωμένη κατασκευή, αλλά οργανωμένη παραγωγή παρτίδας, με απαίτηση για σταθερή θέση, καθαρά περιγράμματα και ομοιόμορφο αποτέλεσμα σε κάθε τεμάχιο.

Η εφαρμογή αυτή αποτελεί χαρακτηριστικό παράδειγμα βιομηχανικής χάραξης λέιζερ σε εξάρτημα που έπρεπε να συνδυάζει τεχνική ακρίβεια, αντοχή και προσεγμένη εμπορική εμφάνιση.

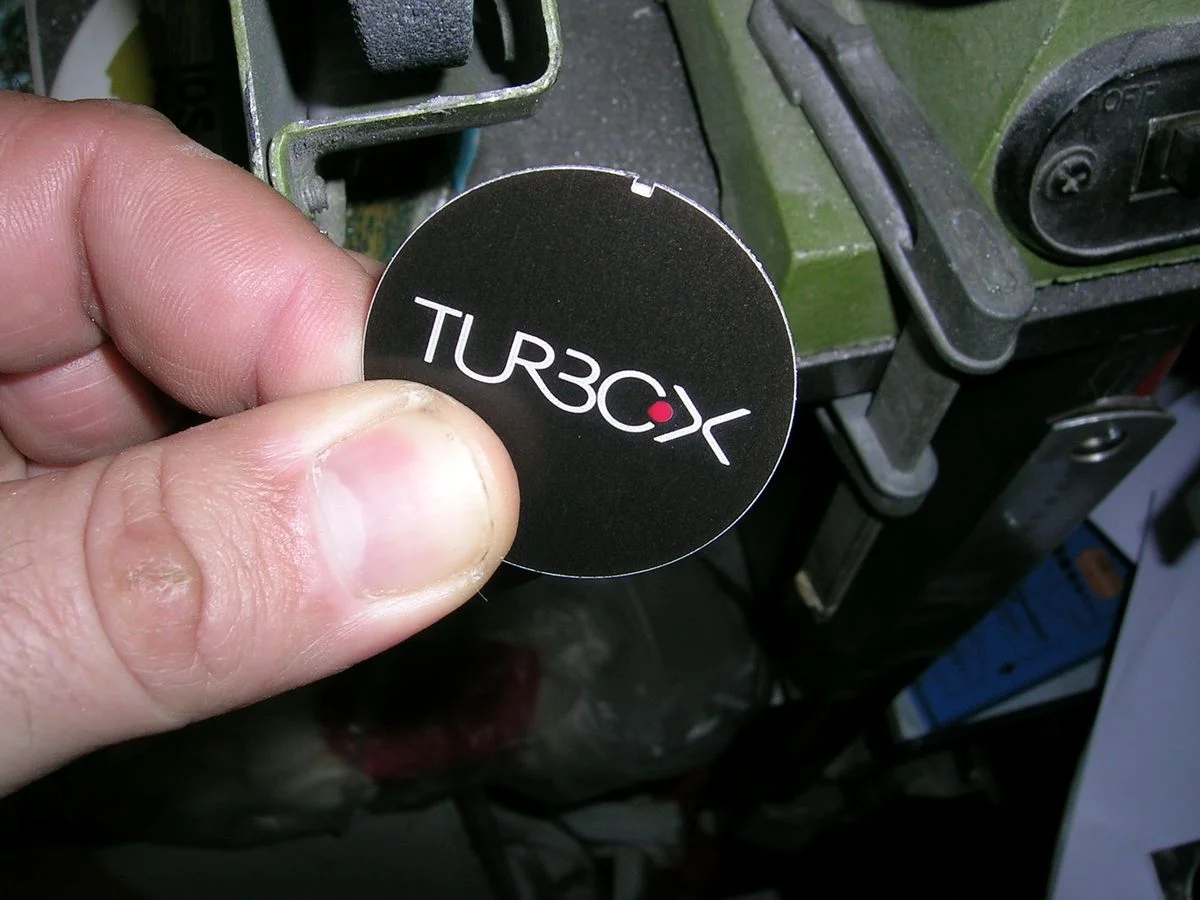

Καθαρή αντίθεση επάνω στη μαύρη ανοδίωση

Η χάραξη πραγματοποιήθηκε με Nd:YAG laser επάνω στη μαύρη ανοδιωμένη επιφάνεια. Με ελεγχόμενη κατεργασία της ανοδίωσης δημιουργήθηκε το ανοιχτόχρωμο λογότυπο TURBOX, διατηρώντας καθαρά τα λεπτά περιγράμματα των χαρακτήρων και ανέπαφη την υπόλοιπη μαύρη επιφάνεια.

Η γεωμετρία του λογοτύπου προετοιμάστηκε σε διανυσματική μορφή, ώστε η δέσμη του laser να ακολουθεί με ακρίβεια τις καμπύλες και τις μικρές λεπτομέρειες του σχεδίου. Η σωστή εστίαση και η επαναληψιμότητα της θέσης ήταν απαραίτητες για την ομοιομορφία ολόκληρης της παρτίδας.

Ειδική χρωματική πλήρωση της κόκκινης τελείας

Στο σημείο της κόκκινης τελείας εφαρμόστηκε διαφορετική κατεργασία. Πραγματοποιήθηκε βαθύτερη χάραξη, ώστε να δημιουργηθεί μία μικρή και σαφώς οριοθετημένη κοιλότητα μέσα στο ανοδιωμένο αλουμίνιο.

Στη συνέχεια, με ειδική τεχνική που είχε αναπτύξει η LASERMARK, τοποθετήθηκε με σύριγγα μία ελεγχόμενη σταγόνα κόκκινου ακρυλικού χρώματος αυτοκινήτου, κατάλληλου για επιφάνειες αλουμινίου. Χάρη στο επιλεγμένο βάθος και στα όρια της κοιλότητας, το χρώμα απλωνόταν μόνο του ομοιόμορφα, χωρίς να επεκτείνεται στην υπόλοιπη επιφάνεια του εμβλήματος.

Η διαδικασία ολοκληρωνόταν με φούρνισμα, για τη σκλήρυνση του χρώματος και τη δημιουργία ανθεκτικού τελικού αποτελέσματος. Επομένως, η εφαρμογή συνδύαζε ακριβή κατεργασία laser, ελεγχόμενη μικροδοσομέτρηση χρώματος και θερμική σκλήρυνση.

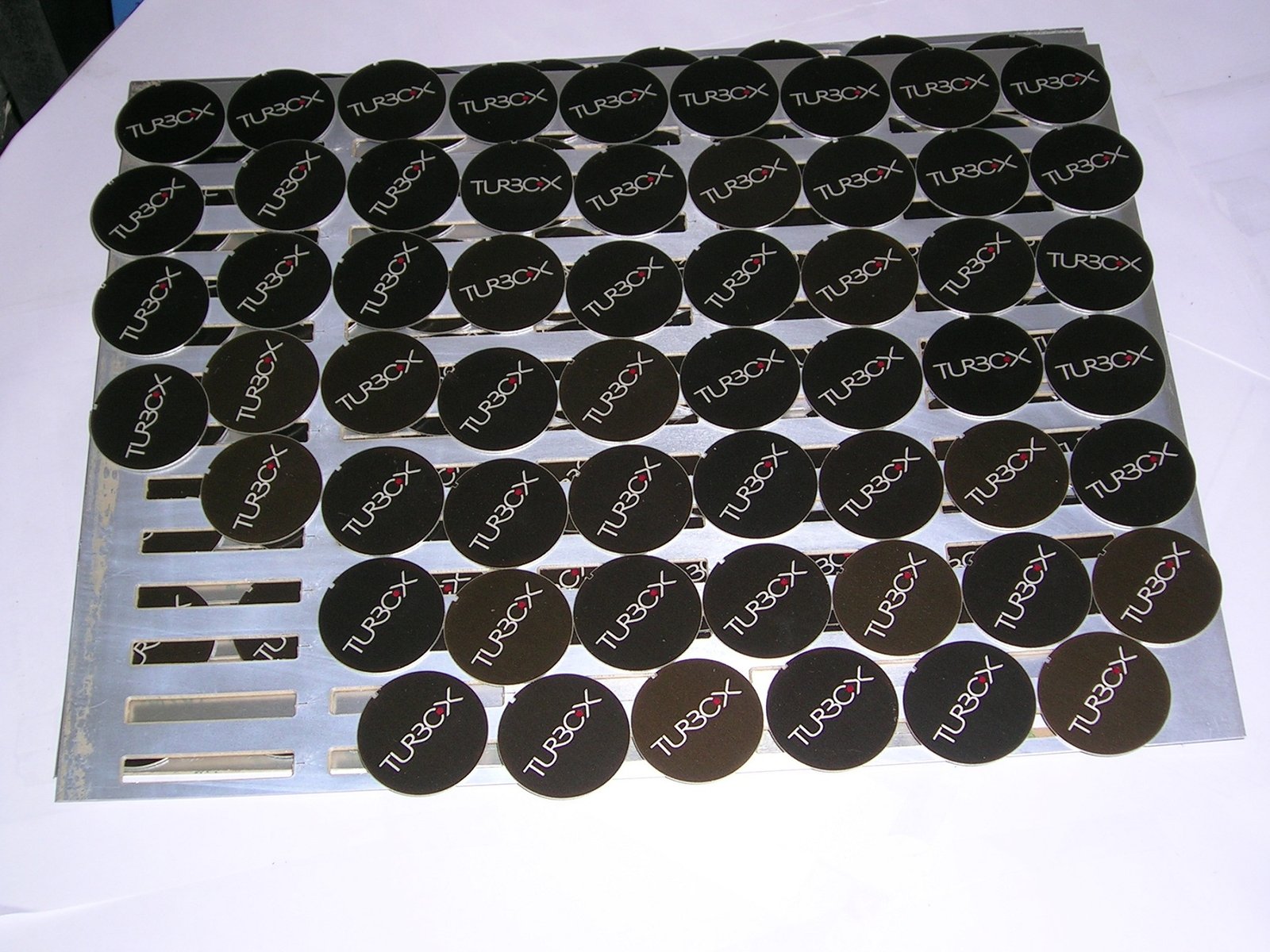

Σταθερό αποτέλεσμα σε ολόκληρη την παρτίδα

Κάθε έμβλημα έπρεπε να έχει την ίδια θέση χάραξης, την ίδια φωτεινότητα στο λογότυπο και ομοιόμορφη κόκκινη τελεία. Η παραγωγή οργανώθηκε σε παρτίδες, ώστε οι παράμετροι και η τοποθέτηση να παραμένουν σταθερές από το πρώτο έως το τελευταίο τεμάχιο.

Η πίσω πλευρά των εμβλημάτων διέθετε αυτοκόλλητη ταινία 3M για την τελική τοποθέτησή τους επάνω στους φορητούς υπολογιστές. Το ολοκληρωμένο εξάρτημα ήταν έτοιμο για άμεση ενσωμάτωση στο προϊόν.

Πραγματικό βίντεο παραγωγής εμβλημάτων TURBOX

Το αρχειακό βίντεο της LASERMARK καταγράφει την πραγματική διαδικασία χάραξης των εμβλημάτων TURBOX με Nd:YAG laser. Μετά το στάδιο της χάραξης ακολουθούσαν η ειδική κόκκινη χρωματική πλήρωση και η θερμική σκλήρυνση σε φούρνο.

Τεκμηριωμένη εφαρμογή από το 2006

Το έργο τεκμηριώνεται από το αυθεντικό τεχνικό και φωτογραφικό αρχείο της LASERMARK. Το υλικό του Σεπτεμβρίου 2006 περιλαμβάνει τα πρωτότυπα διανυσματικά αρχεία, φωτογραφίες της παραγωγής, την αυτοκόλλητη πίσω πλευρά και τις ολοκληρωμένες παρτίδες των εμβλημάτων TURBOX.

Η διατήρηση του αρχικού αρχείου παραγωγής επιτρέπει να παρουσιάζεται σήμερα η πραγματική διαδικασία και όχι μία μεταγενέστερη αναπαράσταση της εφαρμογής.

Στοιχεία έργου

Προϊόν: Μεταλλικά εμβλήματα φορητών υπολογιστών TURBOX
Για λογαριασμό: Πλαίσιο Computers
Υλικό: Μαύρο ανοδιωμένο αλουμίνιο
Τεχνολογία χάραξης: Nd:YAG laser
Χρωματική κατεργασία: Βαθύτερη χάραξη, πλήρωση με ακρυλικό χρώμα αυτοκινήτου και φούρνισμα
Πίσω πλευρά: Αυτοκόλλητη ταινία 3M
Χρονολογία εφαρμογής: 2006
Τελικό αποτέλεσμα: Καθαρό λογότυπο, ομοιόμορφη κόκκινη λεπτομέρεια και σταθερή επαναληψιμότητα σε ολόκληρη την παρτίδα
